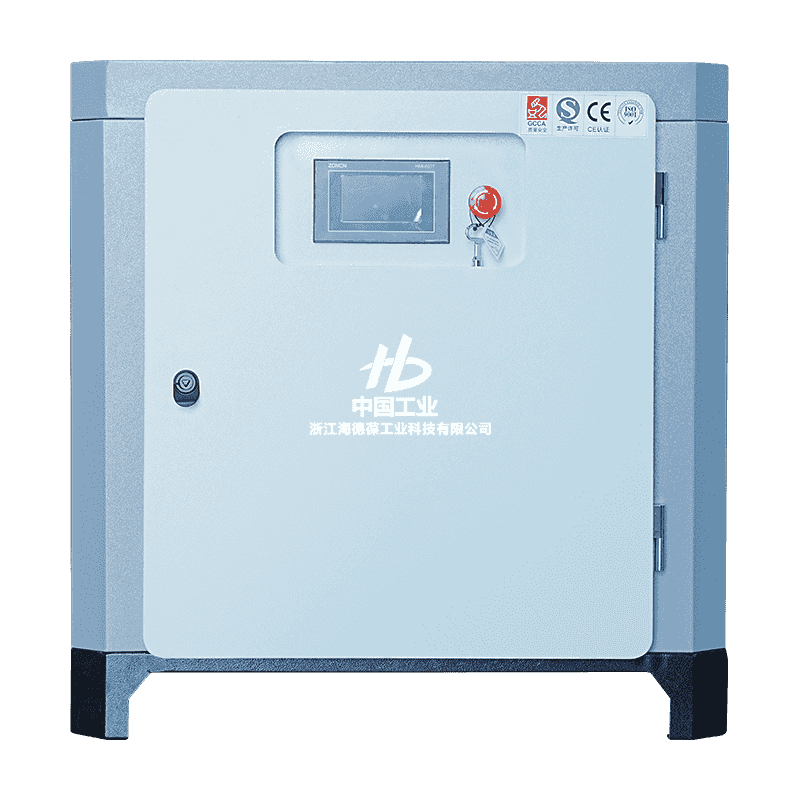

Compresseur mono-étage à double vis micro-huile 10HP

Quel est le principe de fonctionnement de base d'un compresseur mono-étage à double vis micro-huile de 10 HP ?

Présentation de la structure du produit et des bases opérationnelles

Le principe de fonctionnement fondamental d'un Compresseur mono-étage à double vis micro-huile 10HP est basé sur le mouvement coordonné d’une paire de rotors engrenés qui compriment l’air grâce à une réduction continue du volume. Zhejiang Haidebao Industrial Technology Co., Ltd., située dans la ville de Quzhou, province du Zhejiang, est un fabricant et fournisseur professionnel de ce type de compresseur industriel. En intégrant un système de lubrification par micro-huile, un moteur synchrone à aimant permanent refroidi par huile et une structure de refroidissement optimisée, l'équipement permet une sortie d'air comprimé fiable et stable, adaptée aux industries telles que les produits pharmaceutiques et la transformation alimentaire où des sources d'air stables sont requises. La conception de la micro-huile garantit que l'huile lubrifie non seulement les rotors, mais contribue également à l'étanchéité et au refroidissement, permettant au compresseur de fonctionner efficacement sous un mécanisme de compression à un étage.

Mécanisme de compression basé sur des vis jumelées s'engrenant

Le cœur du compresseur réside dans le bloc compresseur à double vis. À l’intérieur de la chambre de compression, un rotor mâle et femelle tournent dans des sens opposés. Lorsque les rotors commencent à s'engrener, l'air aspiré par l'entrée est emprisonné entre les lobes du rotor et le boîtier. Ce volume d'air emprisonné diminue progressivement à mesure que les rotors continuent de tourner, conduisant à une compression continue. Grâce à l'injection de micro-huile, l'efficacité de la compression est améliorée en réduisant les fuites et en améliorant la stabilité thermique. Zhejiang Haidebao Industrial Technology Co., Ltd. utilise un usinage de haute précision pour les profils du rotor, garantissant un engrènement fluide et réduisant les pertes mécaniques pendant le fonctionnement. La configuration à un étage comprime l'air directement à la pression cible en un seul processus continu, rationalisant le flux d'énergie interne et prenant en charge les scénarios d'application industrielle à long terme.

Rôle du système de lubrification et de séparation d'huile par micro-huile

La technologie micro-huile joue un rôle important dans les performances de ce compresseur 10HP. Pendant la compression, une quantité mesurée de lubrifiant est injectée dans la chambre pour aider à sceller les jeux du rotor, à éliminer la chaleur générée par la compression et à réduire la friction entre les surfaces métalliques. Zhejiang Haidebao Industrial Technology Co., Ltd. équipe ses compresseurs d'un système spécial de séparation d'huile à basse pression qui comprend des chicanes internes, un baril de séparation d'huile agrandi et des noyaux de séparation d'huile surdimensionnés. Ces composants fonctionnent ensemble pour maintenir la teneur en huile d'échappement en dessous de 3 ppm, permettant ainsi de réduire la consommation d'huile et d'améliorer la stabilité de fonctionnement. Après avoir évacué la chaleur de la chambre de compression, l'huile est séparée efficacement avant d'être renvoyée dans le système.

Système de refroidissement conçu pour des températures ambiantes élevées

Pour maintenir une température de fonctionnement stable, le compresseur intègre un système de refroidissement conçu pour fonctionner à des températures ambiantes allant jusqu'à 46°C. Zhejiang Haidebao Industrial Technology Co., Ltd. utilise un liquide de refroidissement spécialisé qui circule à travers le système pour assurer une dissipation rapide de la chaleur, en particulier pour l'huile lubrifiante qui absorbe la charge thermique du cycle de compression. La configuration du système de refroidissement permet un fonctionnement durable même dans des environnements industriels exigeants. En refroidissant efficacement le lubrifiant, le compresseur minimise la dilatation thermique, maintient la stabilité du jeu du rotor et maintient une efficacité de compression constante. Cette conception adaptée à la température permet à l'équipement de résister à un fonctionnement continu, ce qui le rend adapté aux installations nécessitant une alimentation en air 24 heures sur 24.

Entraînement par moteur synchrone à aimant permanent refroidi à l'huile

Le moteur qui alimente le compresseur est un moteur synchrone à aimants permanents refroidi à l'huile, équipé d'aimants permanents de haute qualité. L'une de ses caractéristiques est l'absence de courant d'excitation du rotor, ce qui permet de maintenir un rendement stable sur toute la plage de fonctionnement. Par rapport aux moteurs asynchrones traditionnels, le courant de démarrage de ce type de moteur est inférieur, réduisant ainsi l'impact électrique sur le réseau électrique lors du démarrage. Le circuit de refroidissement du moteur utilise le même système de micro-huile, permettant une évacuation directe de la chaleur des surfaces du rotor et du stator. Cela permet d'éviter la surchauffe, de prolonger la durée de vie et de garantir la fiabilité lors d'une utilisation industrielle intensive. L'efficacité constante et le facteur de puissance stable rendent la combinaison moteur et bloc compresseur parfaitement adaptée à une production d'air comprimé stable.

Application industrielle et stabilité de l’alimentation en air

Les principes derrière le compresseur mono-vis à double vis à micro-huile de 10 CV lui permettent de fournir un air comprimé constant adapté à de nombreuses applications industrielles. Zhejiang Haidebao Industrial Technology Co., Ltd. garantit le bon fonctionnement de l'ensemble du système en intégrant un bloc compresseur stable, une conception de séparation d'huile efficace et un mécanisme de refroidissement capable de gérer des exigences opérationnelles élevées. Des industries telles que l’industrie pharmaceutique et la transformation alimentaire s’appuient sur des compresseurs capables de fournir une pression d’air ininterrompue sans fluctuations de pression. La structure de compression de micro-huile en un seul étage offre une telle stabilité, ce qui en fait un choix fiable pour les environnements où la continuité de la production et la qualité de l'air sont essentielles. En combinant un fonctionnement mécanique stable avec une gestion contrôlée des lubrifiants, le compresseur prend en charge une utilisation industrielle à long terme dans des installations nécessitant une distribution d'air comprimé fiable.

Comment l'efficacité énergétique d'un compresseur mono-étagé à double vis micro-huile de 10 CV change-t-elle dans des conditions de pleine charge et de décharge ?

Aperçu des conditions de charge et de la performance énergétique

Un compresseur mono-vis à double vis à micro-huile de 10 CV présente différentes caractéristiques d'efficacité énergétique lorsqu'il fonctionne dans des conditions de pleine charge et de décharge. Ces variations sont étroitement liées à sa structure mécanique, aux caractéristiques du moteur et au système de gestion de l'huile. Zhejiang Haidebao Industrial Technology Co., Ltd., située dans la ville de Quzhou, province du Zhejiang, fabrique ce type de compresseur en mettant l'accent sur des performances stables et des modèles de consommation d'énergie constants. Le compresseur adopte un moteur synchrone à aimant permanent refroidi par huile, un système de lubrification à micro-huile et une conception de refroidissement adaptée aux environnements jusqu'à 46°C. Ces éléments influencent conjointement l'efficacité avec laquelle le compresseur consomme de l'énergie lorsque la charge oscille entre les états de fonctionnement complet et de décharge. Comprendre ces comportements fournit des informations sur les performances du système, les coûts opérationnels et l'adéquation des applications dans des secteurs tels que les produits pharmaceutiques et la transformation alimentaire qui dépendent d'un approvisionnement continu en air comprimé.

Comportement de consommation d'énergie en fonctionnement à pleine charge

A pleine charge, le Compresseur mono-étage à double vis micro-huile 10HP fonctionne à sa capacité conçue, fournissant un flux d'air stable avec une pression constante. Au cours de cette étape, le moteur synchrone à aimants permanents fonctionne avec un facteur de puissance et un rendement quasi constants, car le rotor contient des aimants permanents de haute qualité et ne nécessite pas de courant d'excitation. Cela contribue à réduire les pertes électriques et à une consommation d’énergie constante. Les vis engrenées compriment l'air en continu, tandis que le système de lubrification par micro-huile assure l'étanchéité et l'équilibre thermique. Zhejiang Haidebao Industrial Technology Co., Ltd. optimise le bloc air et les composants de refroidissement pour maintenir une température stable même à des charges élevées, ce qui permet un fonctionnement à long terme sans baisse soudaine d'efficacité. Étant donné que les composants mécaniques, électriques et thermiques fonctionnent de manière coordonnée à pleine charge, l’efficacité énergétique du compresseur reste constante, reflétant une consommation électrique prévisible.

Caractéristiques d'efficacité énergétique pendant l'opération de déchargement

Lorsque le compresseur entre en état de déchargement, la demande d'air comprimé est réduite et le système arrête de comprimer l'air pendant que le moteur continue de fonctionner. Même si le bloc compresseur n'effectue plus de compression, certains composants consomment encore de l'énergie. Le moteur refroidi par huile maintient la rotation à faible puissance pour permettre un retour rapide à la charge lorsque nécessaire. Pendant cette période, l’efficacité énergétique diminue car le compresseur ne produit pas d’air comprimé tout en consommant de l’électricité pour le mouvement mécanique et la circulation de lubrification. Zhejiang Haidebao Industrial Technology Co., Ltd. conçoit ses compresseurs pour minimiser la consommation d'énergie inutile pendant le déchargement, mais la consommation d'énergie reste plus élevée par rapport au volume d'air produit en raison de l'absence de processus de compression actif. Le système de séparation des huiles, même s'il n'est pas à pleine charge, fonctionne toujours dans le cadre du cycle de circulation, contribuant légèrement à la consommation d'énergie.

Influence du moteur synchrone à aimant permanent sur la stabilité du rendement

L'utilisation d'un moteur synchrone à aimant permanent refroidi par huile par Zhejiang Haidebao Industrial Technology Co., Ltd. permet de maintenir des performances stables dans différentes conditions de charge. Contrairement aux moteurs traditionnels, le rotor de cette conception n'a pas besoin de courant d'excitation, ce qui permet à son efficacité et à son facteur de puissance de rester constants quelle que soit la charge. Cela signifie que même dans des conditions de décharge, le comportement électrique fondamental du moteur reste stable. Cependant, la sortie mécanique ne convertit plus l'énergie en air comprimé, ce qui entraîne une efficacité opérationnelle réduite malgré un rendement interne stable du moteur. Le courant de démarrage plus faible réduit également l'impact électrique lors de la transition entre les états de décharge et de pleine charge, permettant ainsi un fonctionnement plus fluide dans les environnements industriels.

Systèmes de refroidissement et de séparation d'huile et leur effet sur le comportement énergétique

Les composants de refroidissement et de séparation d'huile jouent un rôle clé dans la détermination des performances énergétiques sous différentes charges. Étant donné que le système est conçu avec une limite de température ambiante de 46 °C et utilise un liquide de refroidissement spécial, la chaleur est gérée efficacement à pleine charge, assurant ainsi une efficacité de compression stable. Le système de séparation d'huile, composé de chicanes internes, d'un grand baril de séparation et de noyaux de séparation surdimensionnés, aide à maintenir la teneur en huile d'échappement en dessous de 3 ppm. Cela réduit les pertes d’huile et prolonge les intervalles d’entretien. Pendant les étapes de déchargement, ces systèmes continuent de fonctionner à capacité partielle pour rester prêts à réagir immédiatement à la charge. Bien qu’ils consomment moins d’énergie qu’à pleine charge, ils contribuent néanmoins à la consommation globale d’énergie et diminuent ainsi l’efficacité opérationnelle dans des conditions de décharge.

Comparaison de l’efficacité énergétique à pleine charge et à décharge

La distinction la plus significative entre le fonctionnement à pleine charge et à décharge réside dans le rapport entre l'apport d'énergie et le débit d'air comprimé efficace. À pleine charge, presque toute l’énergie consommée contribue à produire de l’air comprimé, alignant ainsi la consommation électrique sur la puissance mécanique. Pendant le déchargement, le compresseur maintient la rotation et la circulation sans générer d'air comprimé, ce qui entraîne une efficacité globale inférieure. La conception de Zhejiang Haidebao Industrial Technology Co., Ltd. contribue à réduire la consommation de déchargement inutile, mais les caractéristiques inhérentes à l'opération de déchargement affectent toujours les performances. Cette différence est un aspect fondamental du comportement du compresseur à vis et doit être prise en compte lors de la sélection d'un équipement pour des processus à demande d'air variable.
