Guide du compresseur d'air à double vis : fonctionnement, avantages et conseils de sélection

Les compresseurs d’air à double vis sont les bêtes de somme des systèmes d’air comprimé modernes. Ils fournissent de l'air comprimé propre et stable aux usines, aux ateliers et aux lignes de traitement, et ils le font avec beaucoup moins de vibrations et de pulsations que les compresseurs à piston. Si vous envisagez une mise à niveau ou le remplacement d'un compresseur vieillissant, comprendre les mécanismes et les choix disponibles est la première étape vers une décision rentable. Ce guide explique le fonctionnement des compresseurs d'air à double vis, compare les variantes de conception importantes et explique ce qu'il faut rechercher lors de l'achat.

Comment fonctionne un compresseur d'air à double vis

Au cœur d'un compresseur d'air à double vis se trouve une paire de rotors gravés à l'intérieur d'un boîtier étanche. Un rotor est généralement de forme mâle avec des lobes convexes ; l'autre est la forme féminine avec des espaces concaves correspondants. Lorsque les rotors tournent, l'espace entre les lobes du côté admission se dilate, attirant l'air atmosphérique. À mesure que la rotation continue, les lobes s'entremêlent et emprisonnent l'air dans un volume plus petit, ce qui augmente sa pression. Enfin, l'air comprimé atteint l'orifice de décharge et quitte la chambre.

Ce principe de déplacement positif rotatif signifie que la machine délivre un flux d'air continu plutôt qu'une série d'impulsions. Les rotors n'entrent jamais en contact dans une conception sans huile, mais dans une conception à injection d'huile, ils sont recouverts d'huile qui à la fois scelle et lubrifie. L'absence de pièces alternatives maintient les vibrations faibles et permet un raccordement direct aux moteurs électriques ou aux modèles sans huile avec engrenages de distribution.

Les compresseurs à vis modernes sont généralement contrôlés par un entraînement marche/arrêt, chargement/déchargement ou à vitesse variable. Avec le démarrage/arrêt, le moteur allume et éteint le compresseur à mesure que la pression augmente et diminue. Le chargement/déchargement fait fonctionner le moteur en continu mais ouvre une vanne de purge lorsque la pression cible est atteinte. Les variateurs de vitesse adaptent la vitesse du moteur à la demande d'air réelle, ce qui permet d'économiser de l'énergie dans les applications à charge fluctuante.

En termes pratiques, la conception à double vis offre un faible encombrement, peu d'entretien et une bonne efficacité à charge partielle lorsqu'elle est associée à des commandes modernes. Pour la plupart des applications industrielles, ces avantages expliquent pourquoi les compresseurs à vis sont devenus le choix par défaut au-dessus de 5,5 kW.

Compresseurs à double vis sans huile ou à injection d'huile

Le choix entre une technologie sans huile ou une technologie à injection d'huile est généralement la première décision majeure en matière de spécifications. Les deux approches diffèrent au niveau de la chambre de compression et concernent la qualité de l'air, la maintenance et le coût total d'exploitation.

Machines à injection d'huile (micro-huile)

Les compresseurs à double vis à injection d'huile mettent une quantité dosée d'huile dans la chambre de compression. Cette huile effectue plusieurs tâches à la fois : elle scelle les jeux entre les rotors, absorbe la chaleur de compression et lubrifie les composants. Étant donné que l’huile évacue la chaleur, le compresseur peut fonctionner à des taux de pression plus élevés sans surchauffer. L'huile doit ensuite être séparée de l'air comprimé à l'aide d'un filtre coalescent et d'un séparateur d'huile, mais des traces d'huile peuvent encore apparaître dans le flux d'air.

Machines sans huile

Les compresseurs à double vis sans huile utilisent des engrenages de distribution pour maintenir les rotors synchronisations et empêcher tout contact métal sur métal. Les rotors sont recouverts de matériaux résistants à l'usure tels que le PTFE ou d'autres polymères et fonctionnent sans huile dans l'espace de compression. Cette conception produit de l'air comprimé totalement exempt d'huile, ce qui est essentiel dans les applications où la contamination par l'huile est inacceptable.

Une comparaison simple mettant en évidence les compromis :

Une préoccupation courante avec les machines à injection d’huile est le transfert d’huile. Le séparateur doit être remplacé régulièrement, généralement une fois par an ou toutes les 1 000 à 2 000 heures, en fonction de la charge et de la qualité de l'huile. Les machines sans huile évitent ce problème mais doivent obligatoirement que les revêtements du rotor soient inspectés après un intervalle d'entretien prolongé. Les deux types nécessitent un entretien régulier, mais le calendrier d’entretien est différent.

Pour les entreprises qui doivent répondre à des exigences strictes en matière de pureté de l'air, le Gamme de compresseurs d'air à double vis sans huile offre la certitude de l'air ISO 8573-1 classe 0. La gamme sans huile de Haidebao est conçue pour de telles applications et peut être associée au sécheur et aux filtres appropriés.

Usine de compresseur d'air à vis sans huile OEM/ODM, fabricants Haidebao est une usine chinoise de compresseurs à vis sans huile et des fabricants de compresseurs d'air sans huile, proposent des compresseurs d'air à double vis sans huile OEM/ODM... Voir le produit →

Compression en un seul étage ou en deux étages

Le deuxième choix majeur est l’architecture de compression. Un compresseur à un étage comprime l'air depuis l'admission jusqu'à la pression finale dans un ensemble de rotors. Une unité à deux étages effectue le travail en deux étapes, avec un refroidisseur intermédiaire entre les étages.

Les machines à double vis à un étage sont plus simples et moins coûteuses. Ils sont utilisés lorsque la pression de refoulement est de 7 à 10 bars et que le rapport cyclique est modéré. Pour une usine qui ne fonctionne qu'avec une seule équipe ou qui a une forte demande occasionnelle, un modèle à un seul étage peut être le choix le plus économique.

Les machines à deux étages offrent un rendement plus élevé en service continu ou lorsque les pressions dépassent 10 bars. Le refroidisseur intermédiaire abaisse la température de l'air entre les étages, notamment ainsi l'énergie nécessaire pour le deuxième étage de compression. Cela peut réduire la consommation d'énergie spécifique et la température de décharge, ce qui est plus respectueux pour les séchoirs et les équipements en aval. L’investissement initial est plus élevé, mais les économies d’électricité peuvent être rentabilisées au fil du temps.

Par exemple, une usine fonctionnant à 10 bars avec un compresseur à un étage pourrait voir des températures de refoulement autour de 80-100°C. Une unité à deux étages avec refroidissement intermédiaire peut ramener cette température à 40-70°C, ce qui réduit également la charge sur le sécheur en aval.

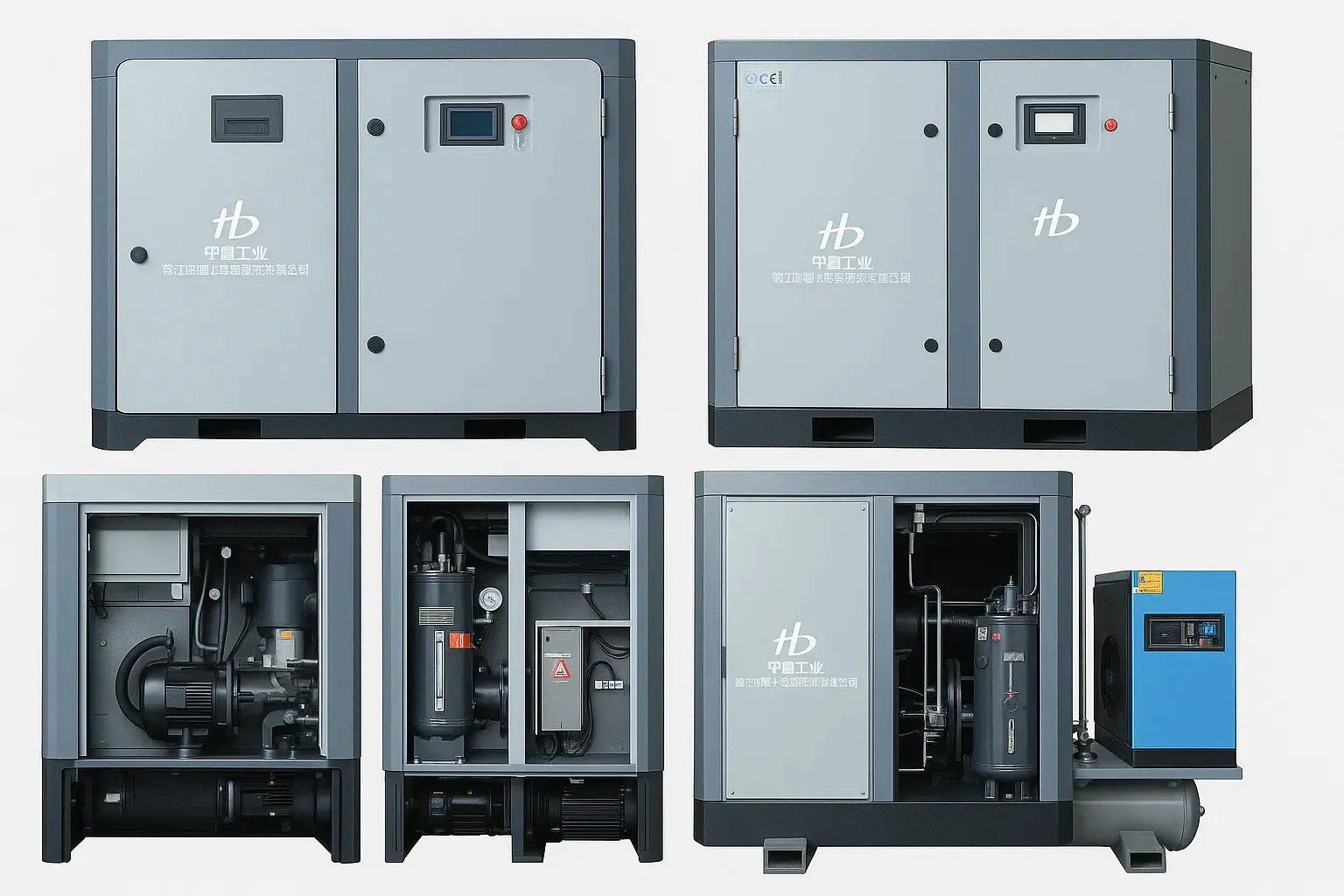

Pour de nombreuses usines de taille moyenne, un compresseur à double vis micro-huile mono-étage est le point de départ pragmatique. La série à un étage de Haidebao couvre les plages de puissance courantes de 10 ch à 75 ch. Si votre opération fonctionne à une pression plus élevée ou avec une charge continue importante, le série de compresseurs à double vis à micro-huile à deux étages dans les modèles 100 ch et 120 ch est conçu pour gérer ces conditions.

Fabricants de compresseurs d'air à deux étages à double vis micro-huile En tant que fabricants de chinois de compresseurs d'air à deux étages et fournisseurs de compresseurs à vis à deux étages, Haidebao fournit des t... Voir le produit →

Fabricants de compresseurs d'air à un étage à double vis à micro-huile En tant que fabricants et fournisseurs de compresseurs à double vis à un étage en Chine, Haidebao propose des compresseurs à double vis à micro-huile personnalisés... Voir le produit →

Avantages clés et applications courantes

Outre le choix avec ou sans huile, les compresseurs à double vis en tant que catégorie offrent plusieurs avantages opérationnels.

• Fonctionnement continu : ils fonctionnent à un cycle de service de 100 % sans les limites de cycle de service typiques des machines à piston.
• Faibles vibrations et faible bruit : le mouvement rotatif crée beaucoup moins de pulsations, les exigences en matière de fondation sont donc plus simples.
• Disposition compacte : l'ensemble du package tient dans un petit châssis, économisant ainsi de l'espace au sol.
• Efficacité énergétique : les éléments à vis modernes sont conçus avec des profils de précision qui minimisent les fuites internes.
• Longue durée de vie : Avec un entretien approprié, de nombreuses unités fonctionnant pendant 50 000 heures ou plus.

Comparé à un compresseur alternatif du même débit, un compresseur à vis est généralement 30 à 40 % plus petit et plus léger. Cela est important lorsque vous modernisez une salle de compresseurs.

Les applications courantes incluent :

• Outils et instrumentation pneumatiques
• Lignes de conditionnement et de convoyage
• Transformation des aliments et des boissons
• Air pharmaceutique et de laboratoire
• Assemblage électronique et salles blanches
• Air utilitaire général de l'usine

Aucune usine n’a une demande d’air identique, les spécifications finales doivent donc être basées sur vos exigences réelles en matière de pression, de débit et de qualité de l’air. Les compresseurs surdimensionnés gaspillent de l’énergie ; ceux sous-dimensionnés provoquent des chutes de pression et des interruptions de production.

Comment choisir le bon compresseur d'air à double vis

Pour affiner les choix, commencez par les chiffres sur votre plaque signalétique. Vous avez besoin du débit requis en pieds cubes par minute (CFM) ou en litres par minute, de la pression de service en bar ou psi et du modèle de demande au cours de vos équipes.

Une fois que vous avez ces paramètres, vous pouvez comparer les packs de compresseurs de différents fabricants. Regardez au-delà du prix d’achat. La mesure la plus pertinente est la puissance spécifique, exprimée en kW pour 100 CFM (ou kW par m³/min) à la pression de service. Un compresseur 5 % plus efficace peut économiser des milliers de dollars en électricité au cours de sa durée de vie.

Le coût total de possession comprend l’énergie consommée, les pièces d’entretien, les vidanges d’huile, les remplacements de filtres et les pertes dues aux temps d’arrêt. L'énergie représente souvent 70 à 80 % du coût de la durée de vie d'un système d'air comprimé. Par conséquent, un investissement dans un compresseur plus efficace peut être rapidement rentabilisé.

N'oubliez pas que le compresseur n'est qu'une partie du système. Le réservoir d'air, le sécheur et les filtres possèdent la pression et la qualité que vous délivrez réellement. Gardez l’ensemble de la chaîne à l’esprit lors de la conception du système. Si vous souhaitez voir comment un compresseur est construit et testé à chaque étape de la production, vous pouvez visitez notre usine pour inspecter vous-même les processus.

Le choix d’un compresseur d’air à double vis est un investissement à long terme. La bonne machine fournira de l'air comprimé fiable pendant une décennie ou plus, tandis qu'une mauvaise machine peut entraîner des temps d'arrêt récurrents et des réparations coûteuses. Une fois que vous avez défini vos besoins en matière de pression, de débit et de qualité de l’air, parlez-en à un fournisseur de compresseurs expérimenté. Pour un devis précis ou pour discuter de votre candidature, contactez notre équipe d'ingénierie .
